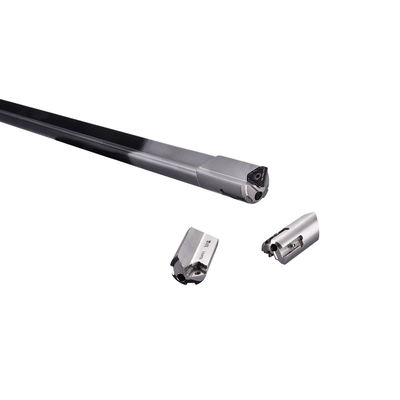

Einmaliges Pistolbohrgerät mit indexierbaren Einsätzen und Stützstreifen

Produkteinführung

Wesentliche Merkmale

Einflötenentwurf

• Die Einflöte dieses Schussbohrers bietet mehrere Vorteile. Erstens bietet es hervorragende Evakuierungsmöglichkeiten.Es gibt einen größeren Platz für Chips zur Verfügung, um entlang zu reisen, wie sie aus dem Loch entfernt werdenDies ist entscheidend bei der Tiefenbohrung, bei der Splitterverstopfung zu Werkzeugbruch und schlechter Bohrqualität führen kann.Die Kühlflüssigkeit kann genau auf die Schneide gerichtet werdenDies hilft, Wärme und Reibung zu reduzieren, die Leistung des Bohrers weiter zu verbessern und seine Lebensdauer zu verlängern.Die Einflöte führt zu einem stabileren BohrprozessEs reduziert die Schwingungen und Geräusche, die bei mehrfach geflügelten Bohrern auftreten können, was zu genaueren Lochdurchmessern und besseren Oberflächenveredelungen führt.
• Die Geometrie der Flöte ist optimiert, um einen reibungslosen und kontinuierlichen Splitterfluss zu gewährleisten, und sie ist sorgfältig mit den indexierbaren Einträgen und Stützstreifen abgestimmt, um eine maximale Bohreffizienz zu erzielen.

Indexfähige Einträge

• Die indexierbaren Einsätze sind ein wesentlicher Bestandteil der Schneidleistung dieses Bohrers. Diese Einsätze bestehen aus hochwertigem Karbid oder anderen fortschrittlichen Schneidmaterialien.Sie besitzen eine hervorragende Härte und Verschleißbeständigkeit., so dass sie eine Vielzahl von Materialien, einschließlich gehärtetem Stahl, Edelstahl und verschiedenen Legierungen, durchschneiden können.Wenn eine Einlage abgenutzt oder beschädigt wird, kann es leicht angeordnet oder ausgetauscht werden, ohne dass der gesamte Bohrer aus der Maschine entfernt werden muss.Abhängig von den Anwendungsanforderungen können verschiedene Einsätze mit unterschiedlicher Geometrie verwendet werdenZum Beispiel kann für das Rohbohren eine aggressivere Schneide gewählt werden, während für die Veredelung eine feinere Kante verwendet werden kann.Diese Vielseitigkeit macht den Bohrer für eine Vielzahl von Bohrarbeiten geeignet, von der Erstellung der ersten Löcher bis zur Erzielung präziser Endlöchermaße.
• Die Einsätze sind präzise konstruiert und hergestellt, um eine enge Toleranz zu gewährleisten, wodurch eine gleichbleibende Schnittleistung und eine zuverlässige Lochqualität gewährleistet werden.

Stützstreifen

• Die Stützstreifen spielen eine entscheidende Rolle bei der Steifigkeit und Stabilität des Bohrers.mit einer Breite von mehr als 20 mm,Die Streifen werden strategisch entlang der Bohrlänge platziert, um zusätzliche Unterstützung zu bieten, insbesondere während des Prozesses der Tiefenbohrung.die häufige Herausforderungen beim Bohren von Tiefenlöchern sindDurch die Verringerung der Abbiegung kann der Bohrer einen genaueren Lochdurchmesser und eine genauere Geradheit aufrechterhalten.mit einem Durchmesser von mehr als 30 mm,Sie arbeiten in Verbindung mit dem Einflötselkonzept und den indexfähigen Einsätzen, um ein hocheffizientes und zuverlässiges Bohrwerkzeug zu schaffen.
• Das Design und die Befestigung der Stützstreifen sind sorgfältig so konzipiert, dass sie nicht die Splitterentwässerung oder den Kühlmittelfluss beeinträchtigen.

Anpassbarkeit

• Der Durchmesser des Bohrers kann angepasst werden, um spezifische Anforderungen an die Lochgröße zu erfüllen.mit einer Breite von mehreren Kilometern. Die Länge des Bohrers kann auch angepasst werden, so dass tiefe Löcher mit unterschiedlicher Tiefe gebohrt werden können.und unterstützende Streifenkonfigurationen sind für verschiedene Materialien und Schneidbedingungen verfügbarZum Beispiel kann eine aggressivere Flötengeometrie für weichere Materialien verwendet werden, während eine raffiniertere Geometrie für härtere und brüchigere Materialien geeignet ist.Der Schwanz des Bohrers kann auf verschiedene Werkzeugmaschinenspindeln zugeschnitten werdenDiese Anpassung ermöglicht es, den Bohrer für eine Vielzahl von Anwendungen zu optimieren.von der kleinräumigen Präzisionsbearbeitung bis hin zu großen industriellen Herstellungsprozessen.
• Die Fähigkeit, die Bohrmaschine anhand spezifischer Bedürfnisse anzupassen, macht sie zu einem vielseitigen Werkzeug für verschiedene Branchen, darunter Luft- und Raumfahrt, Automobilindustrie, Maschinenherstellung und mehr.

Dauerhafter und hochwertiger Bau

• Die Gesamtkonstruktion der Bohrmaschine ist langlebig.Der Körper des Bohrers besteht aus einem hochfesten Legierungsstahl, der eine hervorragende Steifigkeit und Unterstützung für die indexbaren Einsätze und Stützstreifen bietetDie Oberfläche des Bohrers wird sorgfältig kontrolliert, um Reibung und Wärmeerzeugung zu minimieren.Eine glatte Oberfläche trägt dazu bei, die Auslagerung von Splittern zu verbessern und das Risiko von Werkzeugverschleiß und Arbeitsstückschäden zu verringernDie Bohrmaschine wird nach strengen Qualitätskontrollstandards hergestellt, um sicherzustellen, dass jede Einheit die höchsten Leistungs- und Zuverlässigkeitsniveaus erfüllt.indexfähige Einträge, Stützstreifen und eine langlebige Konstruktion führen zu einem Bohrer, der den Härten kontinuierlicher Tiefenbohrungen standhält und seine Genauigkeit und Effizienz im Laufe der Zeit beibehält.
• Die zuverlässige Konstruktion des Bohrers verringert auch den Bedarf an häufigen Werkzeugwechseln, wodurch sowohl Zeit als auch Kosten im Herstellungsprozess eingespart werden.

Einzelheiten der Spezifikation

• Anwendung	Nichteisenmetalle, synthetische Materialien und Graphit, Stahl, Eisen, Kupfer, Aluminium, Bronze, Messing, Kunststoff, Aluminiumlegierung
  Typ der Bohrung	mit einer Breite von mehr als 50 mm
  Typ der Stange	Schraubenschnitt
  Punktwinkel	142°, 118°, 144°, 135°, 140°, angepasst
  Oberflächenbearbeitung	Hohe Temperatur/Härte AlTiN, mehrschichtiges TiCN/TiN, hell (nicht beschichtet), Diamant, superlebensfähiges TiAlN
  Kundenspezifische Unterstützung	OEM, ODM, OBM
  Produktbezeichnung	Schleuderschleudern
  Mindesttag	30 mm
  Höchstdauer	65 mm
  Meterial	Karbidspitze
  Größe	Nach Kundenwunsch
  Gebrauch	Tiefbohrungen
  Beschichtung	Erhältlich
  Typ der Bohrung	Einflötenpistolbohrer
  OEM und ODM	Erwartet
  Material für Bohrstangen	Stahl

Anwendungsszenarien

• In der Luft- und Raumfahrtindustrie zum Bohren tiefer Löcher in Komponenten von Turbinenmotoren, wie Scheiben und Wellen, für Kühlkanäle und Kraftstoffversorgungssysteme.
• Die Automobilindustrie profitiert von diesen Bohrungen bei der Herstellung von Motorenblöcken und Zylinderköpfen und schafft tiefe Löcher für Kühlmittelläufe und Kolbenhüllen.
• Im Maschinenbau ist es ideal für die Bohrung von tiefen Löchern in Spindeln, Zahnrädern und Gehäusen, bei denen für eine ordnungsgemäße Montage und Funktion präzise Bohrgeometrien erforderlich sind.
• Kann auch bei der Herstellung von Schusswaffen und anderen Verteidigungsgeräten eingesetzt werden, bei denen tiefe Bohrungen für Fässer und andere Komponenten erforderlich sind.

Installation und Wartung

• Einrichtung: Die Bohrmaschine wird in einer CNC-Maschine oder einer speziellen Bohrmaschine nach Anweisung des Herstellers installiert.Der Schaft wird ordnungsgemäß in die Spindel eingesetzt und mit dem entsprechenden Spannmechanismus befestigt.Das Kühlmittelversorgungssystem ist an das Kühlmittelloch des Bohrers angeschlossen und sorgt so für einen ordnungsgemäßen Fluss der Schneidflüssigkeit.
• Instandhaltung: Es ist notwendig, den Bohrer regelmäßig zu untersuchen. Überprüfen Sie, ob die anzeigbaren Einsätze an Verschleiß erkennbar sind, wie zum Beispiel Splitter oder Dämpfung. Überprüfen Sie das Kühlmittelloch auf Verstopfungen und reinigen Sie es gegebenenfalls.Der Bohrer sollte in einer sauberen und trockenen Umgebung gelagert werden, um Korrosion zu vermeiden. Schmieren Sie den Schaft und andere bewegliche Teile gemäß den Anweisungen des Herstellers. Wenn der Bohrer erheblichen Verschleiß oder Schaden aufweist, sollte er ersetzt oder umgebaut werden, um eine optimale Leistung zu erhalten.
