Anpassungsgitter-Vakuumtisch-Vakuum-Rohrsysteme für die Bearbeitung von Werkstücken

MOQ:	1
Preis:	100
Standard Packaging:	Standard Export Packaging
Delivery Period:	15 working days
Zahlungs-Methode:	T/T, Western Union
Supply Capacity:	500pcs/day

Detail-Informationen

Produkt-Beschreibung

Ausführliche Information

Place of Origin

CHINA

Markenname

Zertifizierung

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Hervorheben:

Zusammengefasste Gitter-Vakuum-Rohrsysteme

Werkstück Verarbeitung Vakuum Chuck Systeme

Werkstückverarbeitungs-Vakuumtisch

Produkt-Beschreibung

Anpassungs-Gitter-Vakuum-Tisch-Vakuum-Rohrsysteme für die Bearbeitung von Werkstücken

In der komplizierten Landschaft der Werkstückverarbeitung ist die Suche nach effizienten und zuverlässigen Arbeitshalterlösungen endlos.Custom-Gitter-Vakuum-Tisch-Vakuum-Chuck-Systeme sind als eine Spiel-verändernde Technologie entstandenDiese Systeme sind so konzipiert, dass sie den unterschiedlichen Bedürfnissen verschiedener Branchen, von der Fertigung bis zur Prototypenfertigung, gerecht werden.durch sicheres Halten der Werkstücke während einer Vielzahl von Verarbeitungen- Ich weiß.

1. Konstruktion und Bau

Basisstruktur

Die Basis eines benutzerdefinierten Gittervakuumtisches wird in der Regel aus hochfesten Materialien wie Legierungsstahl oder hochwertigem Aluminium hergestellt.für die Verarbeitung schwerer Werkstücke geeignetDas hochwertige Aluminium hingegen kann bei Bearbeitung, Schleifen oder anderen Arbeiten erheblichen Kräften standhalten, ohne sich zu verformen.bietet eine leichte Alternative mit guter Korrosionsbeständigkeit, die in Anwendungen, in denen eine Gewichtsreduktion entscheidend ist, wie beispielsweise in tragbaren oder Hochgeschwindigkeitsverarbeitungsgeräten, von Vorteil sein können.

Die Basis ist präzise bearbeitet, um eine flache und glatte Oberfläche zu gewährleisten.Diese Flachheit ist für das ordnungsgemäße Funktionieren des Vakuum-Rollensystems unerlässlich, da sie eine gleichmäßige Vakuumverteilung über die Tischfläche ermöglicht- An kritischen Stellen der Basis, z. B. an den Kanten und an den Montagepunkten, werden häufig Verstärkungen hinzugefügt, um die strukturelle Integrität und die Tragfähigkeit zu erhöhen.

Konfiguration des Rastermusters

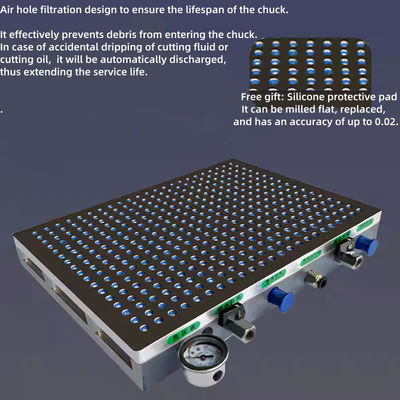

Das charakteristische Merkmal dieser Systeme ist die Gitterstruktur der Vakuumkanäle und -häfen.Ein Netzwerk aus präzise gebohrten Löchern und Kanälen ist in einem Gittermuster über die Oberfläche der Tabelle angeordnetDie Anzahl, Größe und Abstand zwischen den Löchern werden sorgfältig anhand der spezifischen Anforderungen der Bearbeitungsvorgänge angepasst.

Bei der Verarbeitung kleiner und komplexer Bauteile kann beispielsweise eine höhere Dichte kleinerer Löcher eingebaut werden, was eine gezielte und präzisere Vakuumhaltung ermöglicht.Sicherstellung, dass empfindliche Teile fest befestigt werden, ohne Schäden zu verursachenIm Gegensatz dazu können bei größeren oder unregelmäßig geformten Werkstücken größere Löcher weiter voneinander entfernt sein, wodurch eine starke und gleichmäßig verteilte Vakuumkraft über eine größere Fläche erreicht wird.

Das Gittermuster ermöglicht auch die Verwendung modularer Befestigungen und Adapter, die leicht an das Gitter angeschlossen werden können.die schnelle und einfache Anpassung der Aufstellung des Werkstücks an verschiedene Werkstückgeometrien ermöglicht- Ich weiß.

Integration des Vakuumkanals

Unter der Oberfläche des Tischs ist ein Netzwerk von Vakuumkanälen integriert, die die Löcher im Gitter mit einer zentralen Vakuumquelle wie einer leistungsstarken Vakuumpumpe verbinden.Die Vakuumkanäle sind so konzipiert, dass der Vakuumdruck effizient auf jedes Loch im Gitter verteilt wird- Ich weiß.

Die Anordnung der Kanäle ist optimiert, um Druckabfälle zu minimieren und sicherzustellen, dass die Vakuumkraft gleichmäßig über den gesamten Tisch verteilt ist.die Vakuumkanäle können mit Ventilen oder Reglern ausgestattet sein,Diese Komponenten ermöglichen eine unabhängige Steuerung des Vakuumdrucks in verschiedenen Bereichen des Tisches.wenn ein Werkstück unterschiedliche Dicken aufweist oder in bestimmten Bereichen unterschiedliche Haltekraft erfordert, kann der Vakuumdruck in diesen Bereichen entsprechend angepasst werden.

Spezifikationen

Spezifikation	Magnetische Anziehung	Breite (mm)	Länge (mm)	Höhe (mm)	Gewicht (kg)
150*150	≥ 40 kg	150	150	80	13.5
150*300	≥ 40 kg	150	300	80	27
150*350	≥ 40 kg	150	350	80	31.5
150*400	≥ 40 kg	150	400	80	36
200*200	≥ 40 kg	200	200	80	24
200*300	≥ 40 kg	200	300	80	36
200*400	≥ 40 kg	200	400	80	48
200*500	≥ 40 kg	200	500	80	60
250 x 500	≥ 40 kg	250	500	80	75
300*300	≥ 40 kg	300	300	80	54
300*400	≥ 40 kg	300	400	80	72
300*500	≥ 40 kg	300	500	80	90
300*600	≥ 40 kg	300	600	80	108
300*800	≥ 40 kg	300	800	80	144
400*400	≥ 40 kg	400	400	80	96
400*500	≥ 40 kg	400	500	80	120
400*600	≥ 40 kg	400	600	80	144
400*800	≥ 40 kg	400	800	80	192
500*500	≥ 40 kg	500	500	80	150
500*600	≥ 40 kg	500	600	80	180
500*800	≥ 40 kg	500	800	80	240
600*800	≥ 40 kg	600	800	80	288
600*1000	≥ 40 kg	600	1000	80	360

2. Arbeitsprinzip- Ich weiß.

Vakuumgenerierung und Haltekraft

Wenn die Vakuumquelle aktiviert wird, wird durch die Löcher im Gitter auf der Tischoberfläche schnell Luft herausgezogen, wodurch eine Region mit niedrigem Druck unter dem Werkstück entsteht.während der Luftdruck über dem Werkstück konstant bleibtDie dadurch entstehende Druckdifferenz übt eine nach unten gerichtete Kraft auf das Werkstück aus und drückt es fest gegen die Tischoberfläche.

Die mehrfachen Löcher im Gitter erhöhen die Oberfläche, auf die die Vakuumkraft wirkt.Dies führt zu einer stärkeren und gleichmäßigen HaltekraftDie Haltekraft ist direkt proportional zum Druckdifferenzial und der Oberfläche des Werkstücks, das mit dem Tisch in Berührung kommt.Das Rastermuster ermöglicht eine effizientere Übertragung der Vakuumkraft, um sicherzustellen, daß das Werkstück auch bei Hochgeschwindigkeits- oder Hochkraftbearbeitungen fest an Ort und Stelle bleibt.

Anpassungsfähigkeit an verschiedene Werkstückmaterialien- Ich weiß.

Die individuellen Vakuum-Tisch-Systeme sind sehr anpassungsfähig an verschiedene Werkstückmaterialien. Für glatte Oberflächen wie Metalle erzeugt das Vakuum eine starke Dichtung.eine sichere HaltbarkeitDie gleichmäßige Verteilung der Vakuumkraft über das Gitter kompensiert geringfügige Oberflächenunregelmäßigkeiten.Das Vakuum kann durch die Poren eindringen., die eine engere Verbindung zwischen Werkstück und Tisch schafft.

Bei einer Bearbeitung, bei der beispielsweise ein Metallteil mit einer leicht rauen Oberfläche bearbeitet wird, kann der Gittervakuumtabell das Teil aufgrund der mehrfachen Saugpunkte immer noch fest halten.mit einer Dicke von mehr als 0,05 mm, kann das Vakuum in die Poren eindringen, wodurch die Haltekraft erhöht und die Bewegung des Werkstücks während des Schleifens verhindert wird.

3Vorteile bei der Bearbeitung von Werkstücken- Ich weiß.

Präzisionsverarbeitung

Bei der Bearbeitung von Werkstücken hat die Präzision oft höchste Priorität.die Bewegung oder Vibration des Werkstücks während der Bearbeitung auf ein Minimum reduziertDie gleichmäßige Vakuumverteilung im Netz sorgt dafür, daß die Verarbeitungswerkzeuge mit hoher Präzision arbeiten können.

Zum Beispiel beim Fräsen komplexer Formen oder beim Bohren präziser Löcher in einem WerkstückDie durch das Schlagsystem bereitgestellte stabile Haltegurt ermöglicht es der Verarbeitungsanlage, die programmierten Vorgänge genau auszuführen.Die Fähigkeit, das Werkstück fest an Ort und Stelle zu halten, verringert die Gefahr von Werkzeugverschiebungen und sorgt dafür, daß die Verarbeitungs Toleranzen eingehalten werden.Herstellung von Medizinprodukten, und Elektronik, wo selbst die geringste Abweichung von den gewünschten Spezifikationen erhebliche Folgen haben kann.

Vielseitigkeit in Werkstückgrößen und -formen

Das eigene Design des Gittervakuumtisches ermöglicht eine große Vielseitigkeit bei der Handhabung verschiedener Werkstückgrößen und -formen.,Die Modulstruktur des Rastermusters ermöglicht die Verwendung von individuellen Vorrichtungen und Adaptern.mit einer Breite von mehr als 20 mm,- Ich weiß.

Zum Beispiel kann bei der Bearbeitung eines großen und unebenen Werkstücks eine maßgeschneiderte Befestigung an das Gitter befestigt werden, um das Werkstück in der richtigen Position zu halten.Die Anpassungsfähigkeit an unterschiedliche Werkstückgrößen und -formen macht den Gittervakuumtisch für eine Vielzahl von Anwendungen geeignet, von der Prototypenentwicklung bis zur Serienproduktion.

Schnelle Einrichtung und Umstellung

In einer Produktionsumgebung ist die Zeit von entscheidender Bedeutung.Die Bediener können das Werkstück leicht auf den Tisch legen und mit Hilfe der modularen Vorrichtungen oder Adapter an Ort und Stelle befestigenDas Vakuumsystem kann dann aktiviert werden, um das Werkstück fest zu halten.

Bei einem Wechsel der Werkstücke ist der Prozeß ebenso schnell, das Vakuum kann freigesetzt, die Vorrichtungen oder Adapter entfernt oder neu positioniert werden,und das neue Werkstück kann in kurzer Zeit platziert und gesichert werdenDiese Effizienz verringert die Gesamtzeit des Produktionszyklus und erhöht die Produktivität.

4. Anpassungsmöglichkeiten- Ich weiß.

Grid-Muster-Design

Das Rastermuster des Vakuumtisches kann angepasst werden, um den spezifischen Anforderungen verschiedener Werkstückverarbeitungsanwendungen gerecht zu werden.und Layout der Löcher im Gitter kann auf der Grundlage der Größe angepasst werden, Form und Material der Werkstücke.

Zum Beispiel bei einem Verarbeitungsvorgang, bei dem eine große Anzahl kleiner, unregelmäßig geformter Bestandteile verarbeitet werden muss,Das Gitter kann mit einem hochdünstigen Muster kleiner Löcher entworfen werden, um einen sicheren Halt an jedem Bauteil zu gewährleistenBei der Bearbeitung großer und flacher Werkstücke dagegen kann das Gitter eine geringere Anzahl an größeren, auseinander gelegenen Löchern aufweisen, um einen starken Halt über die große Fläche zu gewährleisten.

Abstimmung des Vakuumsystems.

Das Vakuumsystem der Gittervakuumtabelle kann so eingestellt werden, dass seine Leistung für verschiedene Materialien und Verarbeitungsvorgänge optimiert wird.Der Vakuumdruck kann mit Hilfe von Reglern angepasst werden, um einen mehr oder weniger starken Halt zu bietenDas System kann auch mit Sensoren ausgestattet werden, die den Vakuumdruck überwachen und seine Stabilität gewährleisten.

In einigen Fällen kann das Vakuumsystem mit dem Steuerungssystem der Verarbeitungsanlage integriert werden, wodurch die automatische Steuerung des Vakuumgehäuses auf der Grundlage des Verarbeitungsprozesses möglich ist.Der Vakuumdruck kann bei Hochgeschwindigkeits- oder Hochkraftverarbeitungen erhöht werden, um einen stärkeren Halt zu gewährleisten, und verringert sich dann bei empfindlicheren Veredelungsarbeiten, um eine Beschädigung des Werkstücks zu vermeiden.

5Installation und Wartung- Ich weiß.

Installationsvorgang

Die Installation eines individuellen Gittervakuumtisch-Vakuum-Rollensystems auf einer Werkstückverarbeitungsmaschine umfasst mehrere Schritte.Dies erfordert möglicherweise die Verwendung geeigneter Befestigungsstützen und Befestigungsmittel zur Gewährleistung der Stabilität.Die Vakuumquelle, wie z. B. eine Vakuumpumpe, wird dann an die Vakuumanschlüsse des Tisches angeschlossen und die Verbindungen auf Lecks überprüft.

Nach Abschluss der physikalischen Installation muss das Vakuumsystem kalibriert werden, um eine ordnungsgemäße Vakuumerzeugung und -verteilung zu gewährleisten.Prüfung der Dichtungsfähigkeit des Tisches, und die Funktionalität von integrierten Sensoren oder Steuerungen zu überprüfen.Das Steuerungssystem der Verarbeitungsanlage muss möglicherweise so konfiguriert werden, dass es mit dem Vakuumtischsystem zusammenarbeitet.- Ich weiß.

Unterhaltsanforderungen

Die Wartung der Gitter-Vakuumtisch-Vakuum-Rollsysteme ist relativ einfach. Eine regelmäßige Inspektion der Tischoberfläche auf Anzeichen von Verschleiß, Beschädigung oder Kontamination ist wichtig.Die Löcher im Gitter sollten regelmäßig gereinigt werden, um Abfälle oder Partikel zu entfernen, die den Vakuumfluss blockieren könntenDie Vakuumkanäle und die zugehörigen Komponenten sollten auf Verstopfungen oder Lecks überprüft werden.

Die Vakuumpumpe und ihre Komponenten sollten gemäß den Anweisungen des Herstellers gewartet werden, einschließlich regelmäßiger Ölwechsel, Filterwechsel und Leistungsüberprüfungen.Die Dichtungen und Dichtungen im Vakuumsystem sollten regelmäßig überprüft und bei Anzeichen von Leckagen ausgetauscht werden.Durch die Einhaltung dieser Wartungsverfahren können die Vakuumschubsysteme des Gittertabels ihre Leistung und Zuverlässigkeit über einen längeren Zeitraum aufrechterhalten.

6Schlussfolgerung.- Ich weiß.

Die individuellen Vakuum-Tisch-Systeme sind eine wesentliche Lösung für die Bearbeitung von Werkstücken.und zahlreiche Vorteile machen sie für eine Vielzahl von Anwendungen in verschiedenen Branchen geeignetEgal, ob es sich um Präzision in der Hightech-Fertigung oder um Produktivitätssteigerung in der allgemeinen Produktion handelt, diese Systeme bieten eine zuverlässige und effiziente Lösung.Wenn Sie an der Bearbeitung von Werkstücken beteiligt sind und die Leistungsfähigkeit Ihres Werkzeugsystems verbessern möchten, sollten Sie in ein maßgeschneidertes Vakuum-Tisch-Vakuum-Rollsystem investieren.Kontaktieren Sie unser Expertenteam, um zu erfahren, wie dieses innovative System an Ihre spezifischen Bedürfnisse angepasst werden kann und Ihre Werkstückverarbeitungsfähigkeiten auf die nächste Stufe heben kann..
